光刻机作为芯片制造的“心脏设备”，通过特定波长光源将电路图案投影至硅片，直接决定芯片制程精度。其技术突破是延续摩尔定律的核心，每缩短光源波长1纳米，晶体管密度可提升30%以上。

定义

光刻机是芯片制造中实现图形转移的核心设备，通过特定波长光源将掩模版电路图案投影至涂覆光刻胶的硅片表面，经显影、刻蚀等工序形成纳米级晶体管结构。其分辨率直接决定芯片制程水平（如7nm→3nm制程需晶体管密度提升数倍），技术壁垒涵盖光学系统、光源、双工件台等精密模块。

技术分类

光刻机的技术分类丰富多样，其中按光源波长划分是一种常见且重要的方式。根据这一标准，可将光刻机分为 i - line（365nm）、KrF（248nm）、ArF（193nm）及 EUV（13.5nm）光刻机。在这个分类体系中，光源波长与分辨率之间存在着紧密的联系，波长越短，意味着光刻机能够实现的分辨率越高，从而可以制造出更加先进、性能更卓越的芯片。例如，EUV 光刻机凭借其 13.5nm 的极短波长，具备了实现 7nm 以下制程的强大能力，引领着芯片制造技术朝着更小尺寸、更高性能的方向飞速发展。

产业链结构

光刻机产业链涵盖了从上游的核心部件制造，到中游的整机制造，再到下游的应用市场等多个关键环节，每个环节都对整个产业链的发展起着至关重要的作用。​在上游核心部件领域，光源、光学系统和工件台构成了极高的技术壁垒。在中游整机制造环节，ASML、尼康、佳能三大巨头主导着市场。下游应用市场主要包括晶圆厂和 IDM 企业，台积电、三星、英特尔等都是光刻机的主要客户。

市场规模

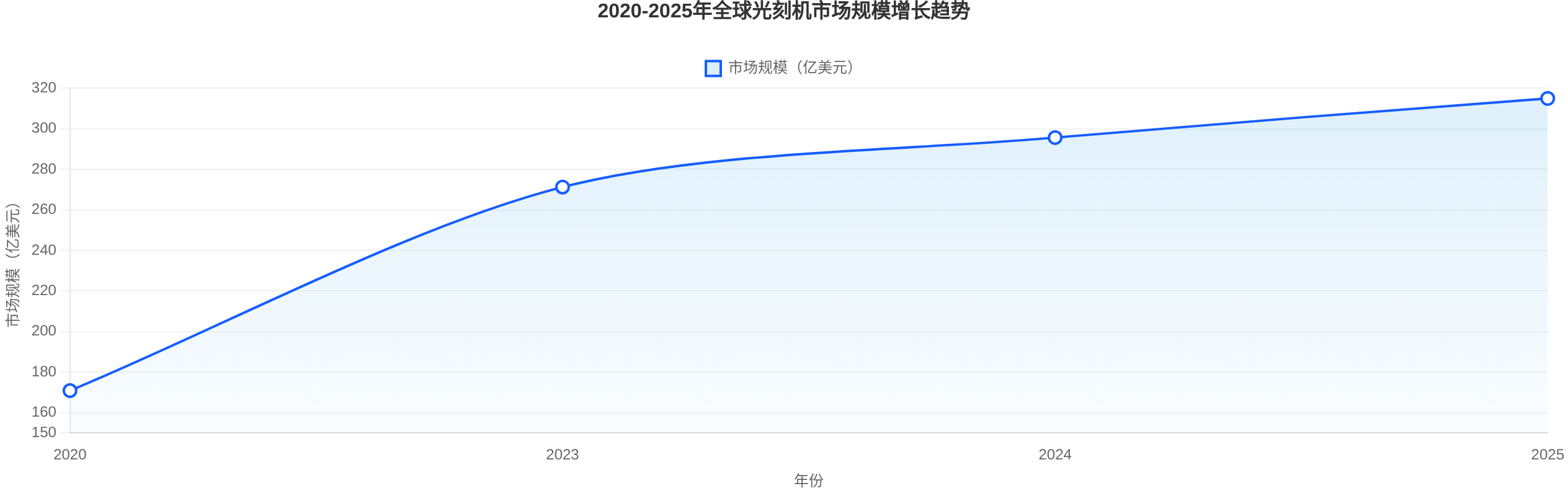

在全球科技产业迅猛发展浪潮下，光刻机市场在半导体领域表现亮眼。根据研究报告数据显示，2020 - 2023年，全球光刻机市场规模从170.9亿美元跃升至271.3亿美元，2024年达295.7亿美元，预计2025年突破300亿美元，且极紫外（EUV）光刻机占比升至39.39%，成为增长核心驱动力。据北京研精毕智信息咨询机构预测，2025年市场规模将达315亿美元，2024 - 2029年复合增长率维持在5.0%左右。与此同时，光刻机销量稳步上升，2018 - 2024年从374台增至597台，年复合增长率达8.9%，既反映市场需求旺盛，也体现技术进步与应用领域拓展。随着新兴领域芯片需求持续增长，预计未来光刻机销量将保持稳定增长态势。

区域分布

全球光刻机市场区域分布差异显著，北美、亚太、欧洲及中国在需求、技术与产业布局上各具特点。北美地区在高端设备采购中占据主导地位，约占全球高端设备采购的60%。该地区拥有英特尔、格芯等知名半导体企业。亚太地区是全球光刻机市场重要消费区域，消费近40%的全球光刻机产品。该地区汇聚台积电、三星、中芯国际等半导体巨头。欧洲地区在光刻机消费市场占比较小，但在技术上游占据战略地位。中国作为全球最大半导体消费市场之一，2023年光刻机市场规模达160.87亿元。但目前中国光刻机国产化率仅2.5%，97.5%依赖进口，90nm以下制程高端设备几乎完全依赖进口。

市场结构

中低端的 KrF 和 i - line 光刻机在销量上占据主导地位，分别占比 37.9% 和 33.6%。这两种光刻机凭借其成熟的技术和相对较低的成本，在一些对芯片制程要求不是特别高的领域，如消费电子、物联网等，得到了广泛的应用。然而，随着芯片制程技术的不断进步，高端的 ArFi 及 EUV 光刻机的市场份额正在逐步提升。ArFi 光刻机在 2023 年的市场占比达到了 15.4%，它采用了浸没式光刻技术，能够实现更高的分辨率和更小的制程节点，主要应用于 7nm 及以上制程的芯片制造。而 EUV 光刻机作为目前最先进的光刻机，虽然市场占比仅为 7.3%，但其单机售价超过 1.5 亿欧元，2023 年市场规模约为 35 亿美元。EUV 光刻机采用了极紫外光源，能够实现 7nm 以下制程的芯片制造，是目前高端芯片制造的关键设备。随着 7nm 以下制程需求的不断增长，预计到 2025 年，EUV 光刻机的市场占比将达到 60%，成为市场的主导力量。
