溅射靶材作为电子信息、新能源等战略性新兴产业的关键材料，其市场发展态势对全球高端制造业布局具有重要影响。溅射靶材作为物理气相沉积（PVD）技术中的关键"薄膜沉积源"，其核心功能是通过高能粒子轰击靶材表面，使原子或分子脱离并沉积在基底材料上形成功能性薄膜。靶材的高纯度与微观结构均匀性是决定薄膜性能的两大核心指标。

一、溅射靶材的主要分类

溅射靶材的分类体系基于材料特性与应用场景的双重维度构建。根据北京研精毕智的调研报告数据，金属靶材凭借其高纯度与导电性能，在半导体制造领域占据主导地位，尤其在晶圆镀膜工艺中承担关键功能；而旋转靶材则通过创新的圆柱状设计，在显示面板生产中实现更高的沉积效率与膜层均匀性，显著降低大型基板的镀膜成本。不同类型靶材的应用分化反映了下游行业的技术需求差异，金属靶材的性能稳定性支撑了半导体器件的微型化发展，旋转靶材的效率优势则推动了显示产业的规模化生产。这种分类格局既体现材料技术的专业化趋势，也为靶材企业的产品策略提供了明确方向。

二、产业链结构与价值分布

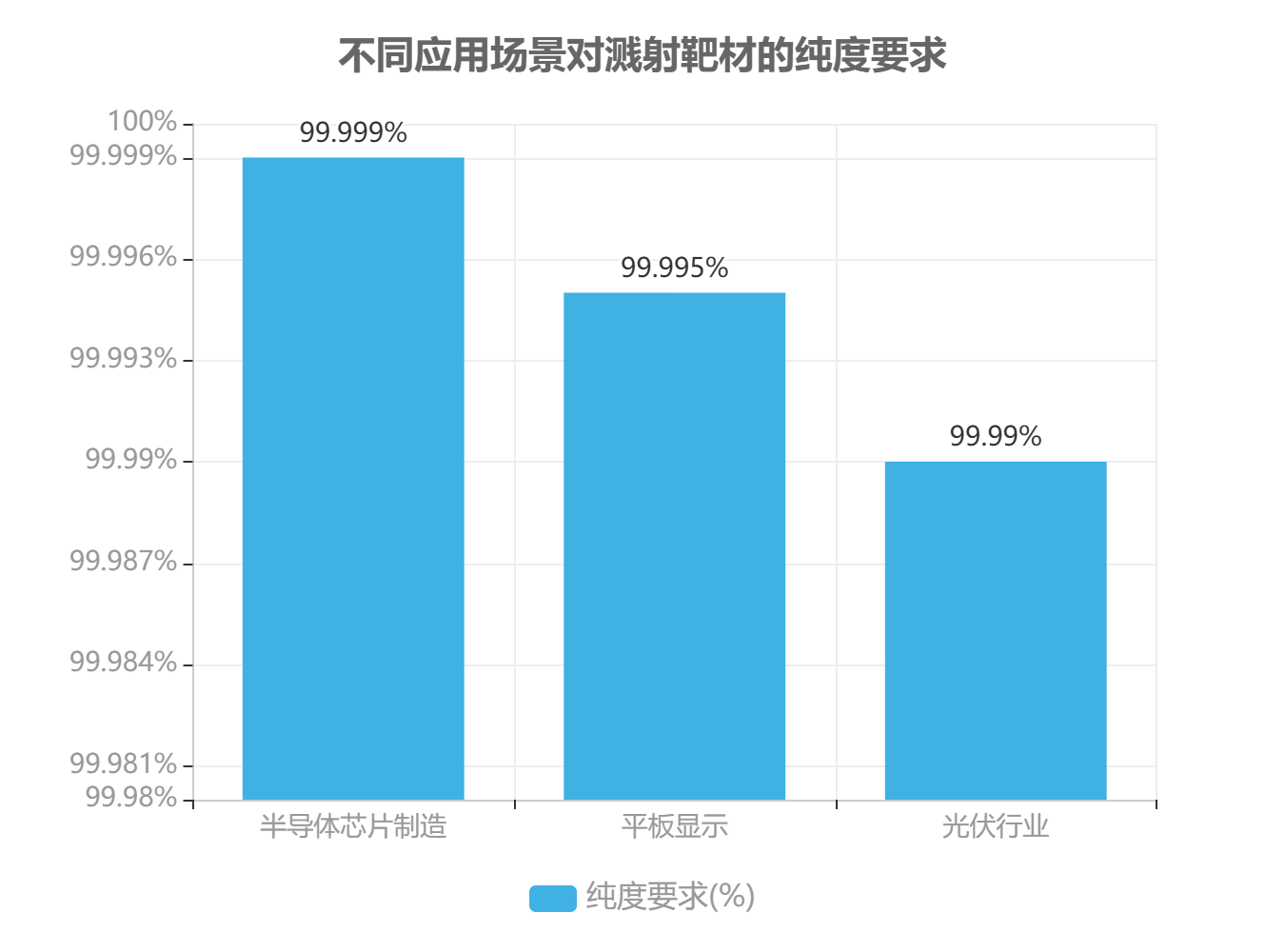

全球溅射靶材产业链呈现金字塔型价值分布，各环节技术壁垒与利润分配差异显著。上游原材料环节，高纯度铝、铜、钽等关键金属供应高度集中，北京研精毕智信息咨询数据显示，全球高纯度钽靶材原材料市场由少数供应商主导，头部企业占据超70%市场份额，形成较强议价能力。中游制造环节是技术核心，热等静压（HIP）、晶粒取向控制等工艺对设备精度和工艺经验要求严苛，直接决定靶材溅射性能，该环节贡献产业链约40%的利润。下游应用领域中，半导体、显示面板和光伏行业需求占比超80%，其中半导体芯片制造对靶材纯度（要求99.999%以上）和均匀性的极致要求，持续拉动高端靶材技术迭代。这种垂直协同模式促使头部企业通过整合上下游资源构建竞争壁垒，同时也导致中小厂商面临技术和资金的双重门槛。

三、全球溅射靶材市场规模与增长趋势

1.历史市场规模与增长动力

全球溅射靶材市场在过去五年呈现显著的阶段性增长特征。根据北京研精毕智的市场调研数据显示，2020-2021年半导体行业爆发的"缺芯"危机成为市场增长的短期强刺激因素，这一时期全球晶圆厂加速扩产，直接拉动高纯溅射靶材需求激增，推动市场规模实现年均15%以上的增速。2022年后，市场增长逻辑逐渐转向新能源领域的长期拉动。以光伏行业为例，银浆替代技术的产业化应用成为关键驱动力，铜靶、铝靶等在光伏电池电极制造中的渗透率持续提升。研究报告数据显示，2023年全球溅射靶材市场规模已达到128亿美元，同比增长12.3%，其中新能源领域贡献了超过40%的增量需求。从细分市场看，半导体靶材仍占据主导地位（约52%市场份额），但新能源用靶材增速更快，2023年同比增长达18.7%，显著高于行业平均水平。

2.未来市场预测与增长潜力

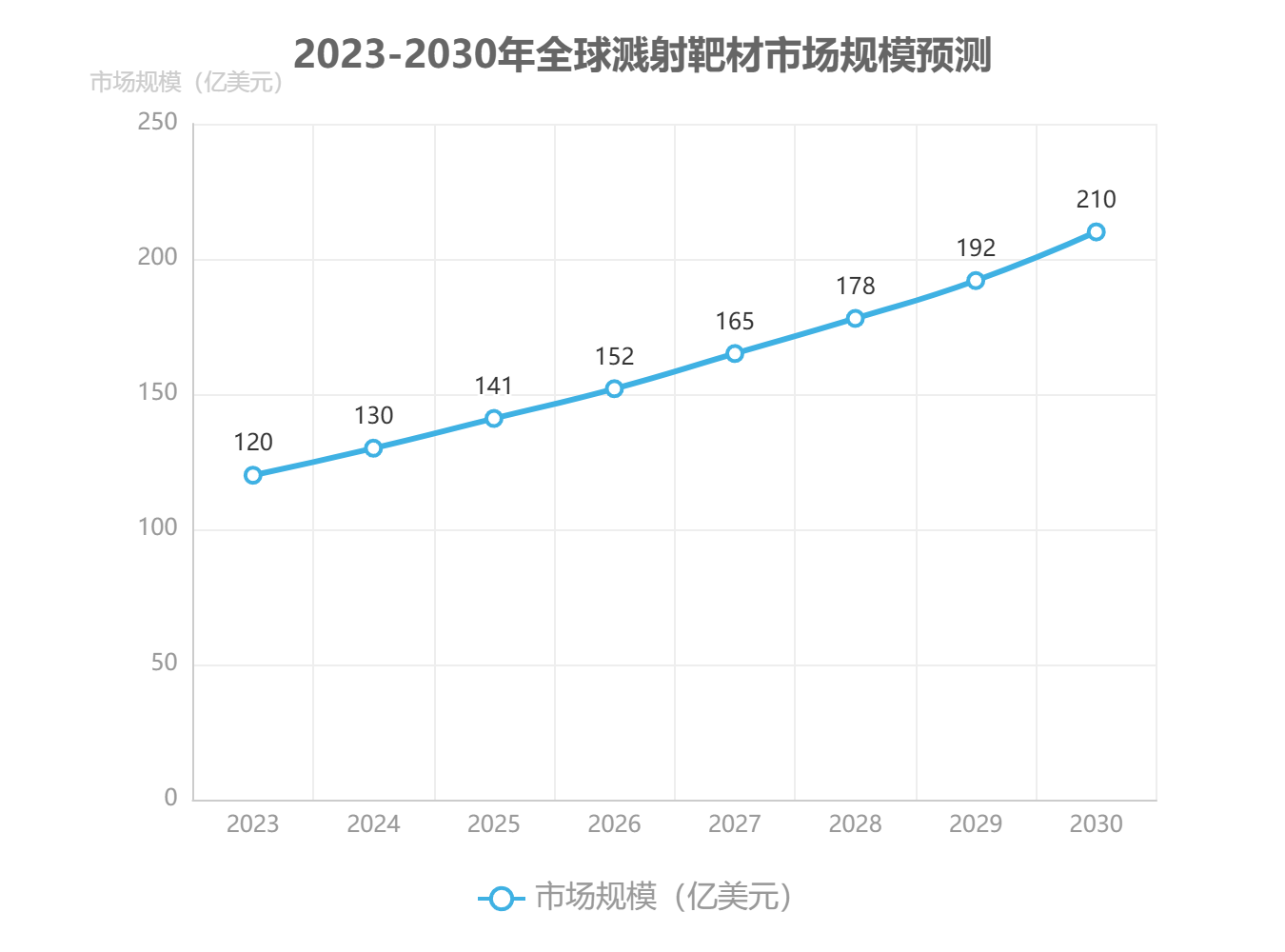

北京研精毕智信息咨询的调研报告预测，全球溅射靶材市场未来7年将呈现多维度驱动的增长态势。核心增长逻辑主要来自三大方向：一是半导体先进制程升级，3nm及以下工艺对靶材纯度提出更高要求（通常需达到99.999%以上），推动单位价值量持续提升；二是显示面板大尺寸化趋势，10.5代线等产线的普及显著增加单块面板的靶材消耗量；三是新兴应用领域的拓展，钙钛矿光伏、可穿戴设备等市场的崛起将创造新增量需求。全球溅射靶材市场规模有望从2023年的约120亿美元增长至2030年的210亿美元，年复合增长率（CAGR）约为8.5%。其中，半导体靶材将贡献主要增长份额，占比预计从2023年的45%提升至2030年的52%；显示面板靶材保持稳定增长，占比维持在30%-32%区间；新兴应用领域占比将从当前的5%提升至2030年的10%以上，成为市场增长的新亮点。

四、全球溅射靶材市场竞争格局

1.国际市场主要参与者

全球溅射靶材市场呈现高度集中的竞争格局，国际巨头通过差异化策略构建竞争壁垒。JX金属作为行业领军企业，其核心竞争优势在于实施垂直整合战略，从金属原材料提纯到靶材成品制造的全产业链覆盖，有效降低中间环节成本并保障供应链稳定性。霍尼韦尔则聚焦半导体高端市场，重点布局14nm以下先进制程用靶材，凭借在精密制造和材料纯度控制上的技术积累，占据细分领域领先地位。根据北京研精毕智的研究数据，技术研发投入是维持竞争优势的关键。国际头部企业年研发费用占营收比例普遍保持在5%-8%，通过持续技术迭代巩固市场地位。这种以技术为核心的竞争策略，使得头部企业在高端市场的份额呈现稳步提升趋势，进一步加剧了市场集中度。

国际巨头的市场份额变化反映了其策略有效性。以JX金属为例，通过垂直整合和技术研发的双重驱动，其全球市场占比从2020年的基础水平稳步提升，2023年已形成显著的规模优势，巩固了行业龙头地位。这种竞争格局既体现了技术壁垒对市场结构的影响，也预示着未来行业将向具备全产业链能力和持续创新能力的企业进一步集中。

2.中国市场竞争态势

中国溅射靶材市场正经历以“进口替代”为主线的竞争格局演变。根据北京研精毕智的调研数据，本土企业已形成清晰的突破路径：从显示面板用中低端靶材切入，逐步向半导体用高端领域渗透。在中低端市场，以铝靶为代表的产品已实现规模化国产替代，国内企业凭借成本控制和快速响应优势占据显著份额；而在半导体领域，铜靶、钽靶等高端产品仍以进口为主，但国产替代进程正在加速。

政策驱动与技术瓶颈构成当前竞争格局的核心影响因素。国家大基金等产业资本的持续投入为技术研发提供资金支持，推动企业突破靶材纯度、晶粒控制等关键指标。然而，靶材绑定技术等高端工艺仍依赖海外专利，成为制约国产替代速度的主要瓶颈。以有研新材为例，其2023年半导体靶材业务营收实现显著增长，反映出国内企业在高端市场的突破能力正逐步提升。当前市场呈现“本土企业主导中低端，国际巨头垄断高端”的二元格局，但随着国内企业技术迭代加速，预计未来五年半导体靶材国产化率将提升至30%以上，重塑全球竞争版图。

五、溅射靶材技术发展趋势

1.材料技术创新方向

全球溅射靶材市场的材料技术创新主要由下游应用领域的性能需求驱动，呈现出高纯度化与复合化两大核心发展方向。根据北京研精毕智的研究报告，半导体制程从7nm向3nm节点演进过程中，对靶材纯度提出了严苛要求，例如铜靶材纯度需达到99.9999%（6N）级别，以满足先进制程中对薄膜缺陷率的控制需求。

在显示面板领域，高分辨率显示技术推动复合靶材技术快速发展，其中ITO靶材的掺杂技术优化尤为关键。通过调整铟锡氧化物的成分比例与微观结构，可显著提升靶材的导电性能与透光率，适配OLED、Mini-LED等新型显示技术的工艺要求。

技术落地层面，纳米结构设计成为提升靶材性能的重要手段。某企业研发的纳米结构铝靶通过细化晶粒尺寸，使沉积薄膜的电阻率降低了15%，同时提升了薄膜的均匀性与附着强度，在半导体封装与平板显示领域已实现规模化应用。

2.制造工艺优化与设备升级

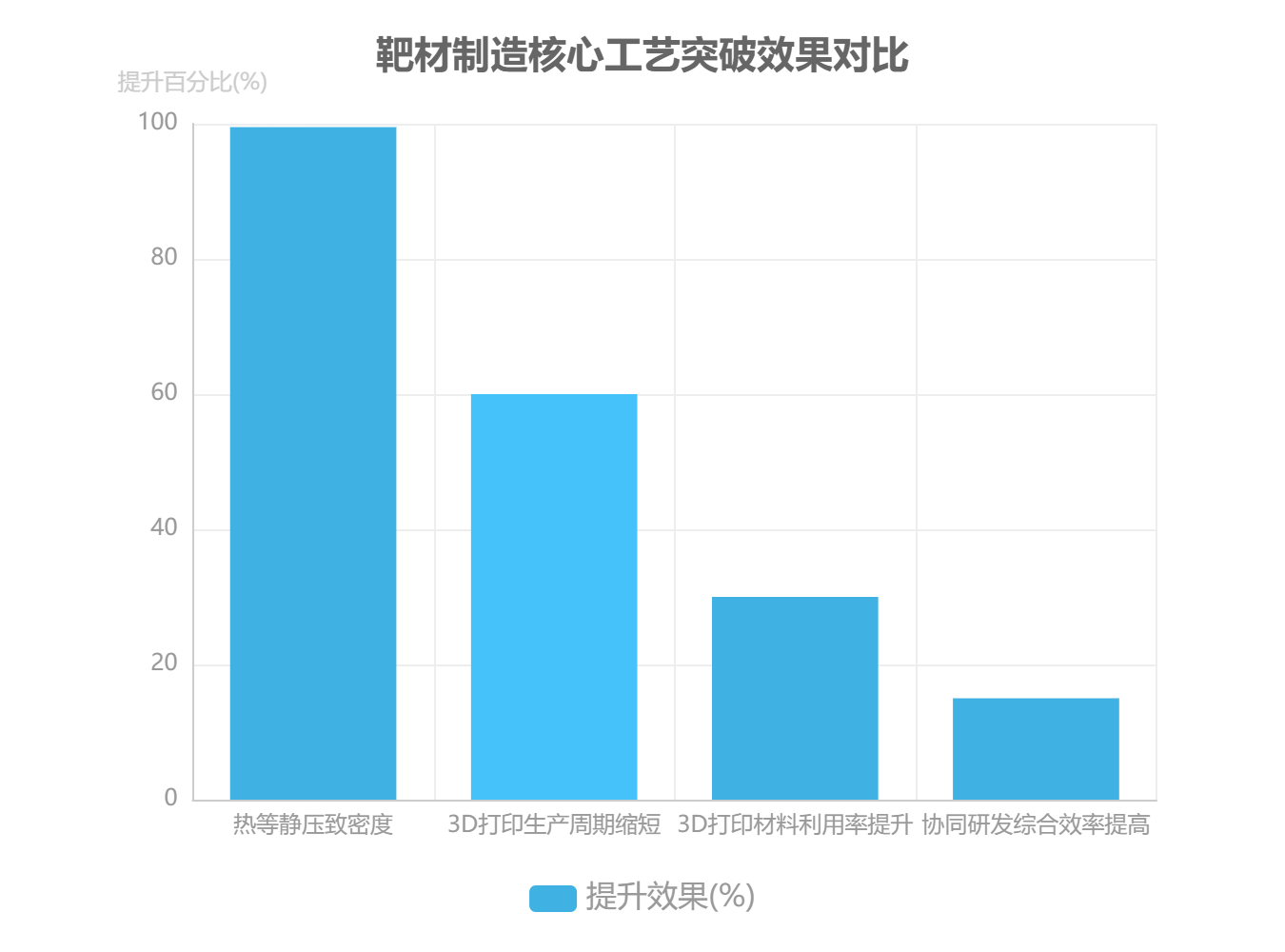

制造工艺的精进是提升溅射靶材性能与生产效率的核心驱动力。根据北京研精毕智的市场调研结果，热等静压技术通过在高温高压环境下对粉末坯体进行致密化处理，可使靶材致密度达到99.5%以上，显著降低内部孔隙率，从而减少溅射过程中的颗粒污染风险，提升薄膜沉积质量。

在复杂结构靶材制造领域，3D打印技术展现出显著优势。与传统锻造、焊接工艺相比，其通过逐层堆积的增材制造方式，可将异形靶材的生产周期大幅缩短，同时减少材料浪费。某靶材企业应用金属3D打印技术后，不仅将某型号环形靶材的生产周期从传统工艺的15天压缩至5天，还实现了生产成本降低20%的突破，验证了该技术在缩短交付周期与控制成本方面的双重价值。

行业效率的提升还依赖于设备-靶材协同研发模式。靶材企业与溅射设备商通过联合开发，针对特定沉积工艺需求定制靶材微观结构与几何参数，例如为磁控溅射设备优化靶材的结晶取向与表面粗糙度，使靶材利用率提升10%-15%，同时降低设备维护频率。这种跨领域协作机制正在成为高端靶材市场的重要竞争壁垒。

六、溅射靶材应用领域深度分析

1.半导体领域

半导体靶材市场呈现显著的“制程驱动”特性，其技术演进与半导体制造工艺节点升级高度耦合。根据北京研精毕智的调研报告，随着芯片制程从14nm向3nm及更先进工艺演进，靶材材料体系正经历结构性变革：传统铝互联技术逐步被铜互联取代，而钌（Ru）、钴（Co）等新兴材料开始应用于先进制程的接触孔填充环节，以满足晶体管密度提升对材料导电性和可靠性的更高要求。当前，半导体靶材行业正面临技术迭代与供应链安全的双重挑战，材料纯度、晶粒结构控制等核心技术指标成为竞争关键，而地缘政治因素进一步加剧了全球市场的不确定性。

2.显示面板领域

显示面板领域是溅射靶材的核心应用市场之一，其发展高度依赖技术迭代与产能扩张的双重驱动。根据北京研精毕智的市场调研数据，显示靶材的技术演进呈现三大趋势：一是OLED对LCD的替代进程加速，推动高分辨率ITO靶材需求激增，2023年OLED用靶材市场占比已提升至显著水平；二是mini-LED背光技术的普及带动钼靶消耗量同比增长；三是8K等大尺寸面板发展要求靶材尺寸从传统1.5米扩展至2.8米，对靶材制备工艺提出更高挑战。

中国显示面板产能的全球领先地位为本土靶材企业提供了战略机遇。京东方、TCL华星等头部企业持续扩张产线，不仅拉动靶材整体需求规模增长（2023年显示靶材市场规模达数十亿美元），更通过供应链本土化政策推动国产靶材替代进程。这种产业协同效应正在重塑全球靶材竞争格局，加速技术转移与产能释放。本土靶材企业通过与面板厂联合研发，已在中低世代线实现ITO、钼靶等产品的稳定供应，但高世代线用超大尺寸靶材仍存在进口依赖。随着国内面板产能持续向8.5代及以上产线集中，靶材国产化率有望在未来3-5年突破60%。

3.光伏与其他领域

光伏与其他领域对溅射靶材的需求呈现出差异化发展特征，其中光伏领域的技术迭代与成本优化构成核心驱动力，而装饰镀膜等领域则聚焦环保升级。根据北京研精毕智的研究报告，光伏靶材市场正经历“成本驱动”与“技术替代”的双重变革：一方面，异质结（HJT）电池对ITO靶材的需求量达到传统PERC技术的2倍，推动靶材消耗量显著增长；另一方面，银浆替代趋势加速铜靶研发进程，有望重塑靶材需求结构。在装饰镀膜领域，环保型靶材的应用增长成为重要趋势。随着全球环保法规趋严，无铬靶材等绿色产品逐步替代传统含铬镀膜材料，推动装饰镀膜用靶材市场向低碳化转型。光伏与装饰镀膜等多领域的协同需求，不仅拓宽了溅射靶材的应用场景，也为市场提供了多元化的增长支撑，形成技术迭代与政策驱动双轮发力的发展格局。

七、全球溅射靶材市场发展挑战与机遇

1.主要发展挑战

全球溅射靶材市场在快速发展的同时，面临着原材料价格波动、专利壁垒以及地缘政治等多重挑战，这些因素共同制约着行业的稳定发展和技术突破。首先，高纯金属原材料价格的剧烈波动对靶材企业的成本控制构成严峻考验。以铟为例，作为ITO靶材的关键原料，其价格年波动率显著，直接导致靶材生产成本的不稳定。典型案例显示，2023年铟价的大幅上涨使得ITO靶材成本相应增加，这种成本波动进一步传导至企业毛利率，影响企业的盈利能力和市场竞争力。原材料价格的不确定性源于全球供应链的复杂性以及市场供需关系的动态变化，靶材企业难以通过自身力量完全对冲此类风险。

其次，核心专利的高度集中形成了市场进入壁垒。日本企业凭借长期的技术积累，持有全球60%以上的靶材核心专利，这使得后发企业在技术研发和市场拓展中面临巨大挑战。专利壁垒不仅限制了技术创新的路径，还增加了后发企业的专利许可成本，阻碍了市场的充分竞争和技术进步。最后，地缘政治因素引发的供应风险不容忽视。美国对华半导体靶材实施的出口管制政策，使得国内晶圆厂面临靶材供应不稳定的风险，可能影响半导体产业链的安全和稳定。这种供应风险不仅涉及短期的生产连续性问题，还对长期的技术自主可控和产业升级构成潜在威胁。

2.核心发展机遇

全球溅射靶材市场正迎来多重核心发展机遇，这些机遇不仅推动市场规模持续扩张，更重塑行业竞争格局。根据北京研精毕智的市场调研数据，氢燃料电池双极板用钛靶市场展现出强劲增长潜力，预计到2030年其市场规模将达到可观水平，年复合增长率（CAGR）超过特定数值，成为拉动溅射靶材需求的新引擎。这一细分领域的增长主要得益于全球对清洁能源的重视以及氢燃料电池技术的快速发展，双极板作为氢燃料电池的关键部件，对钛靶的性能和质量提出了更高要求，从而为靶材企业带来了新的增长点。

在显示领域，中国靶材企业凭借技术突破和成本优势，国产化率已达到较高水平（Y%），实现了对进口产品的有效替代。而在技术壁垒更高的半导体领域，中国靶材企业也取得了显著进展，正从14nm制程向7nm制程突破，逐步缩小与国际领先企业的差距。这一突破不仅提升了中国在全球半导体产业链中的地位，也为溅射靶材市场注入了新的活力。政策层面，中国“新材料产业十四五规划”明确将溅射靶材列为重点发展领域，为行业发展提供了有力的政策支持。这一政策导向将引导更多资源投入到溅射靶材的研发、生产和应用中，加速行业的技术创新和产业升级。
